05. 09. 2018

VseProKrby.cz, 2018 (Ing. Petr Šigut) – Text a obrázky jsou chráněny autorským právem.

Než začneme se stavbou našeho příkladového krbu, řekneme si, jak bude vypadat, jakou bude mít krbovou vložku, jaký materiál použijeme pro obestavbu a podobně. Pro představu si také provedeme cenovou kalkulaci celého krbu.

Obsah dílu:

Příkladový krb - jak bude vypadat

Nejdříve si představíme náš příkladový krb. Bude se jednat o tvarově jednoduchý teplovzdušný krb o šířce 1000 mm a hloubce 650 mm, s výškou až po strop místnosti (2,6 m).

Příkladový teplovzdušný krb

Obr. 1: Náš příkladový krb

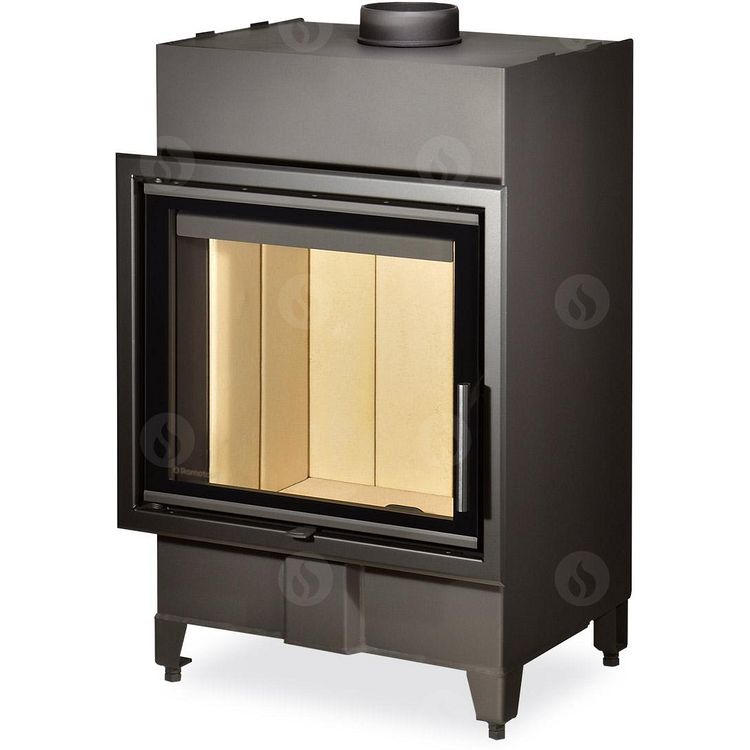

Jako krbovou vložku použijeme teplovzdušnou vložku Romotop HEAT 2g 59.50.01 s jmenovitým výkonem 7 kW (regulovatelný výkon 3,3 až 8,4 kW).

Všechny stěny a strop krbové komory i celou obestavbu zhotovíme z tepelně-izolačních desek tloušťky 40 mm. Na výběr máme buď kalcium-silikátové desky Skamotec 225 nebo vermikulitové desky Thermax ECO – obojí mají stejné rozměry 1000 x 610 mm, a tak uvedený návod bude naprosto stejný pro oba materiály. Pro lepení desek budeme používat k nim doporučená lepidla – Silaterm LEPIDLO pro desky Skamotec 225 a Brandschutzkleber pro desky Thermax ECO. Povrch desek Skamotec 225 musíme ještě navíc ze všech stran napenetrovat penetračním přípravkem Silaterm SILAPEN (všechny desky napenetrujeme ještě před zahájením stavby – penetrace zasychá cca 8 hodin – a později už budeme penetrovat jen plochy řezů po řezání desek). Lepené spoje můžeme během stavby fixovat pomocí vrutů (průměr 4,2 mm, délka cca 70 mm).

Vstupní i výstupní konvekční otvory zakryjeme standardně ventilačními mřížkami. Výpočet velikostí konvekčních otvorů jsme si ukázali v jednom z předchozích dílů. Tam nám vyšla (pro náš příkladový krb) potřebná velikost čisté plochy vstupních  a výstupních otvorů 615 cm2 a 738 cm2. A velikosti ventilačních mřížek – po započtení 30% ztráty plochy způsobené síťkou mřížky – byly 879 cm2 a 1054 cm2. Nicméně výrobce pro vložku Romotop HEAT 2g 59.50.01 předepisuje ještě o něco větší velikosti ploch ventilačních mřížek, a to – 880 cm2 pro vstupní a 1120 cm2 pro výstupní mřížky. Proto použijeme tyto větší velikosti předepsané výrobcem a pro vstupní i výstupní otvory zvolíme kombinaci vždy dvou mřížek (ventilační mřížka 16x45 cm) s plochou 645 cm2 (čistá plocha cca 452 cm2) – souhrnná plocha obou mřížek tedy bude 1290 cm2. Na vstupu tak budeme mít větší otvory než potřebujeme, ale z estetického hlediska bude použití stejných mřížek dole i nahoře lepší. Všechny mřížky umístíme do bočních stěn tak, aby byly na střed hotové boční stěny krbu, dolní zhruba 5 cm nad podlahu a horní bezprostředně pod strop krbové komory.

Pro účely pravidelného čistění a kontroly vnitřku krbové komory a kouřovodu zabudujeme ve stěně krbové komory otevíratelná revizní krbová dvířka o rozměrech 40x30 cm.

Vložka bude připojena na přívod vzduchu pro spalování z exteriéru vedeném v podlaze (to jsme si ukázali v minulém dílu). Pro napojení vložky na komín použijeme ocelový kouřovod z plechu tloušťky 2 mm a nakonec nerezovou vnější přechodku na komín.

Po dokončení hrubé stavby krbu provedeme základní omítku krbu pomocí kamnářské malty Silaterm WHITE 600kamnářskou perlinkou a následně dekorativní finální omítku pomocí kamnářské omítky Silaterm MODEL.

Rozpis materiálu a cenová kalkulace

Abychom měli představu, na kolik vlastně celý krb "vyjde", uděláme si detailní soupis veškerých dílů a použitého materiálu.



Uvedené ceny byly platné k 27.8.2018 (budeme je zde občas aktualizovat).

Položka Cena s DPH [€] Počet kůsů Cena celkem s DPH [€]
Romotop Heat 2g 59.50.01 Krbová vložka Romotop HEAT 2g 59.50.01 1010 1 1010
Romotop - obezdívací rámeček H2N-RAM06-4S 36.73 1 36.73
KCB20 - Trubka ø150 mm / 1000 mm 20.98 1 20.98
KCB20 - Koleno kouřovodu 90° / ø150 mm - s čistícím otvorem 22.20 1 22.20
KCB20 - Redukce ø150 mm / ø180 mm 15.37 1 15.37
KN10 - Přechodka do šamotového komínu ø180 mm / ø180 mm 25.37 1 25.37

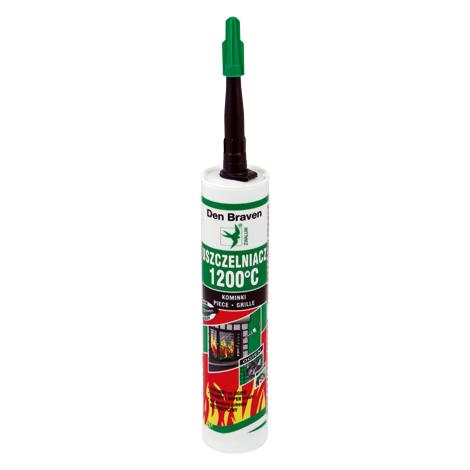

Kamnářský tmel 6.10 1 6.10
Izolační deska SKAMOTEC 225 - tl. 40 mm (1000 x 610 mm) 25.80 17 438.60
Penetrační přípravek Silaterm SILAPEN (5 l) 31 1 31
Kamnářské lepidlo Silaterm LEPIDLO (6 kg) 18.02 2 36.04
Revizní krbová dvířka SILADOOR (40 x 30 cm, instalace na výšku) 95 1 95
Kamnářská malta Silaterm WHITE 600 (25 kg) 28.20 1 28.20
Kamnářská perlinka Silaterm PERLINKA (1 m2) 3 10 30
Kamnářská omítka Silaterm MODEL (25 kg) 26.93 1 26.93
Ventilační mřížka 16x45 cm - černá 24.39 4 97.56
Ventilační mřížka 10x20 cm - černá 10.49 2 20.98
Celková cena krbu 1941.06



Vysvětlení rozpisu:

  • K ceně krbové vložky jsme připočetli krycí rámek, který není součástí dodávky vložky.
  • Kouřovod o průměru 150 mm se skládá z trubky 1000 mm, pevného kolena 90°, trubky 250 mm. Pro přechod na komín použijeme nerezovou vnější přechodku 150 mm / 180 mm. Spoje dotěsníme kamnářským tmelem.
  • Na celou obestavbu spotřebujeme cca 17 desek Skamotec 225 formátu 1000 x 610 mm.
  • Pro penetraci desek spotřebujeme cca jedno 5 litrové balení penetračního přípravku Silaterm SILAPEN. Výrobce uvádí spotřebu 1 litr na 6 m2. Celková plocha desky je 1,35 m2, pro 17 desek je to 23 m2 a spotřeba dle výrobce je tedy 23 / 6 = 3,8 litrů. Nicméně dle zkušeností z praxe je spotřeba trochu vyšší a 5 litrové balení bude s rezervou akorát.
  • Co se týká lepidla Silaterm LEPIDLO, obvyklá spotřeba je jedno 6 kg balení na 10 desek. Pro našich 17 desek přidáme do rozpisu 2 balení, ať máme malou rezervu.
  • Kamnářské malty i omítky bude stačit po 1 balení 25 kg, spotřeba kamnářké perlinky bude cca 7 m2.

Pokud se rozhodneme pro stavbu z desek Thermax ECO, můžeme z rozpisu vyhodit penetrační přípravek (vermikulitové desky se nepenetrují) a místo lepidla Silaterm LEPIDLO použijeme lepidlo Brandschutzkleber (spotřeba cca 0,4 kg na 1 desku, tj. 8 sáčků 850 g pro 17 desek).

Celková cena krbu při použití desek Thermax ECO je potom 2008.53 €.



Co bude příště?

Dnes jsme si představili, jak bude vypadat náš příkladový krb, jaké použijeme materiály pro jeho obestavbu a vytvořili i celkovou cenovou kalkulaci. Příště se už konečně pustíme do stavby, začneme zadní stěnou krbové komory, která přilehá ke zdi místnosti a má za úkol co nejvíce zabránit prostupu tepla z krbové komory do zdi.
