Automatický regulátor spaľovania Tatarek RT-08OM pre teplovzdušné krby

Návod na použitie

Automatický regulátor spaľovania Tatarek RT-08OM je určený predovšetkým pre klasické teplovzdušné krby a krbové vložky vybavené riadeným prívodom vzduchu do spaľovacej komory. Použiť ho možno aj pri konvenčných kachliach alebo vykurovacích telesách doplnených akumulačnými prstencami, ak sú konštrukčne prispôsobené na automatické riadenie prívodu vzduchu.

Regulátor sleduje teplotu spalín pomocou termočlánku typu K a podľa aktuálnej fázy spaľovacieho cyklu plynule upravuje polohu elektricky ovládanej vzduchovej klapky. Do ohniska tak privádza množstvo vzduchu zodpovedajúce aktuálnemu priebehu spaľovania, čím pomáha stabilizovať výkon krbu, predĺžiť spaľovanie a čo najlepšie využiť energiu obsiahnutú v palive.

Používateľ si môže zvoliť jeden z troch výkonových stupňov:

• stupeň 1 – nízky výkon,
• stupeň 2 – stredný výkon,
• stupeň 3 – maximálny výkon.

Jednotlivé stupne zodpovedajú rôznym teplotným rozsahom spaľovania. Regulátor sa snaží zvolený výkon udržiavať čo najdlhšie, takže je možné prevádzku krbu prispôsobiť aktuálnej potrebe tepla a z jednej dávky paliva získať optimálne množstvo energie.

Spaľovací cyklus prebieha automaticky od zakurovania cez stabilné spaľovanie a postupné znižovanie teploty až po fázu žiaru. Pri dohorievaní paliva sa vzduchová klapka postupne priviera. Po dosiahnutí fázy žiaru regulátor prívod vzduchu uzavrie a zvukovo aj opticky upozorní na možnosť priloženia ďalšieho paliva.

Ak používateľ nepriloží, regulátor vykoná krátke prevetranie spaľovacej komory, ktoré umožní dohorenie zostávajúcich plynov, a následne prejde do pohotovostného režimu. Uzavretím vzduchovej klapky po ukončení kúrenia obmedzuje prúdenie studeného vzduchu cez ohnisko, a pomáha tak zabraňovať ochladzovaniu krbu aj vykurovanej miestnosti.

Regulátor umožňuje tiež nastaviť maximálnu prípustnú teplotu spaľovania. Pri jej prekročení obmedzí prívod vzduchu a spustí výstražnú signalizáciu. Pomáha tým chrániť krbovú vložku pred prehriatím a nadmerným tepelným namáhaním.

Podľa výrobcu môže správne navrhnutý a nastavený systém priniesť úsporu paliva až 30 %. Skutočná úspora závisí od konštrukcie vykurovacieho telesa, komínového ťahu, kvality a vlhkosti paliva, nastavenia regulátora a spôsobu obsluhy.

Hlavné výhody automatického regulátora spaľovania Tatarek RT-08OM:

• automatické a plynulé riadenie prívodu spaľovacieho vzduchu,
• výber z troch výkonových stupňov,
• stabilizácia výkonu a teploty spaľovania,
• predĺženie spaľovacieho procesu a fázy žiaru,
• zníženie spotreby paliva,
• optimálne využitie energie z vloženého paliva,
• možnosť obmedzenia maximálnej teploty spaľovania,
• ochrana krbovej vložky pred prehriatím,
• obmedzenie ochladzovania ohniska po ukončení kúrenia,
• signalizácia vhodného okamihu na priloženie paliva,
• automatický aj manuálny režim ovládania vzduchovej klapky,
• možnosť spolupráce so snímačom polohy dvierok a externým snímačom oxidu uhoľnatého.

Ak je pripojený voliteľný snímač polohy dvierok, pri ich otvorení sa vzduchová klapka úplne otvorí. Po priložení paliva a zatvorení dvierok sa automaticky začne nový spaľovací cyklus. Otvorenie klapky pred prikladaním zároveň pomáha obmedziť zadymenie miestnosti.

Regulátor je možné používať aj bez snímača polohy dvierok. V takom prípade sa vzduchová klapka otvára a spaľovací cyklus spúšťa tlačidlom START na ovládacom paneli.

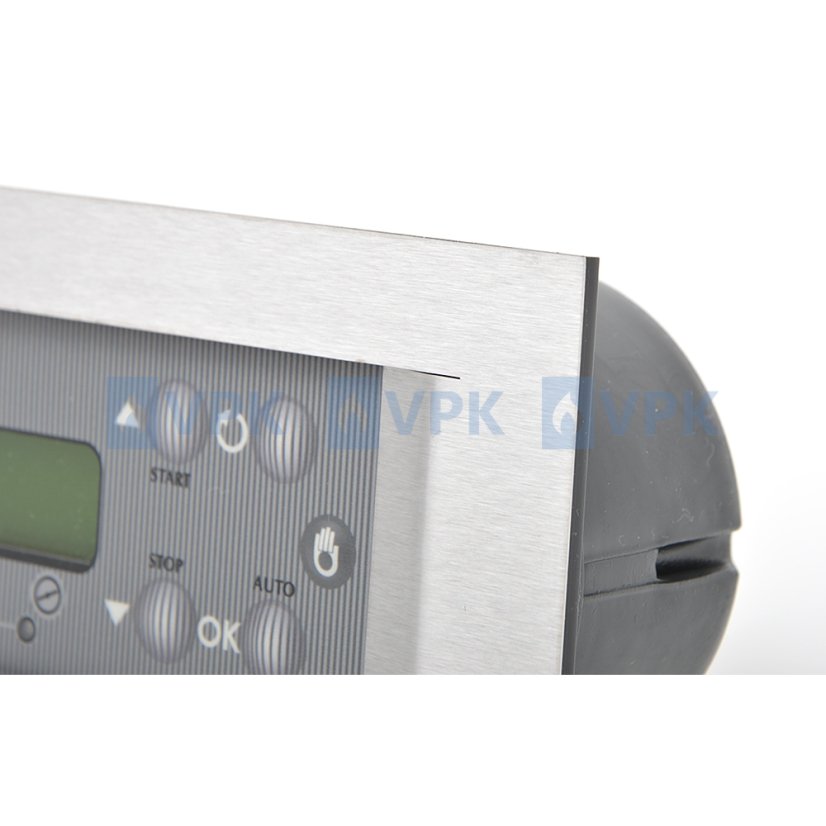

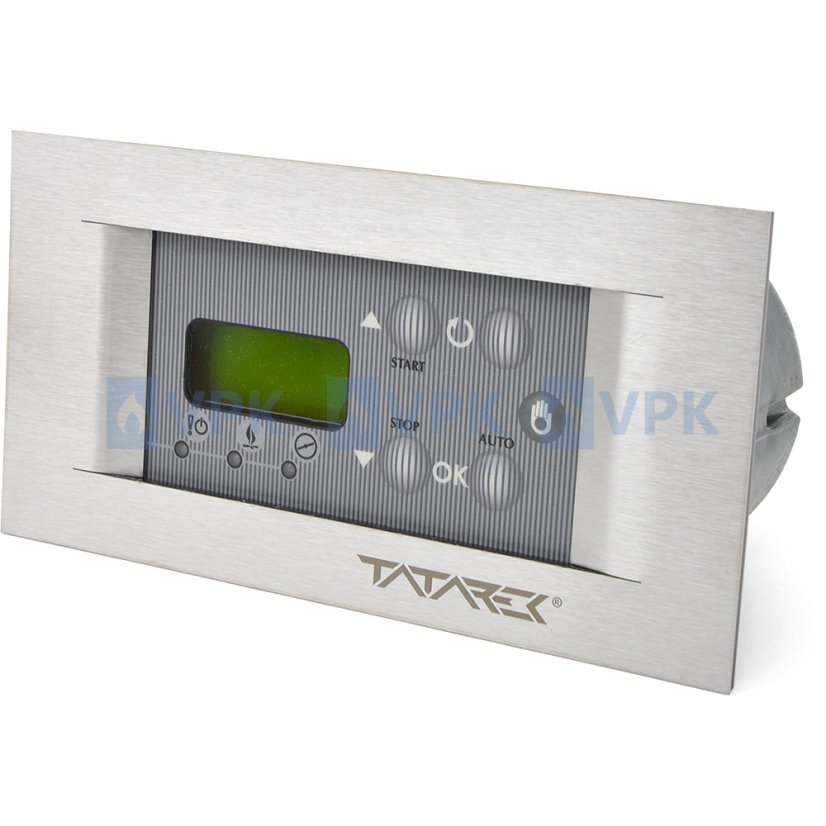

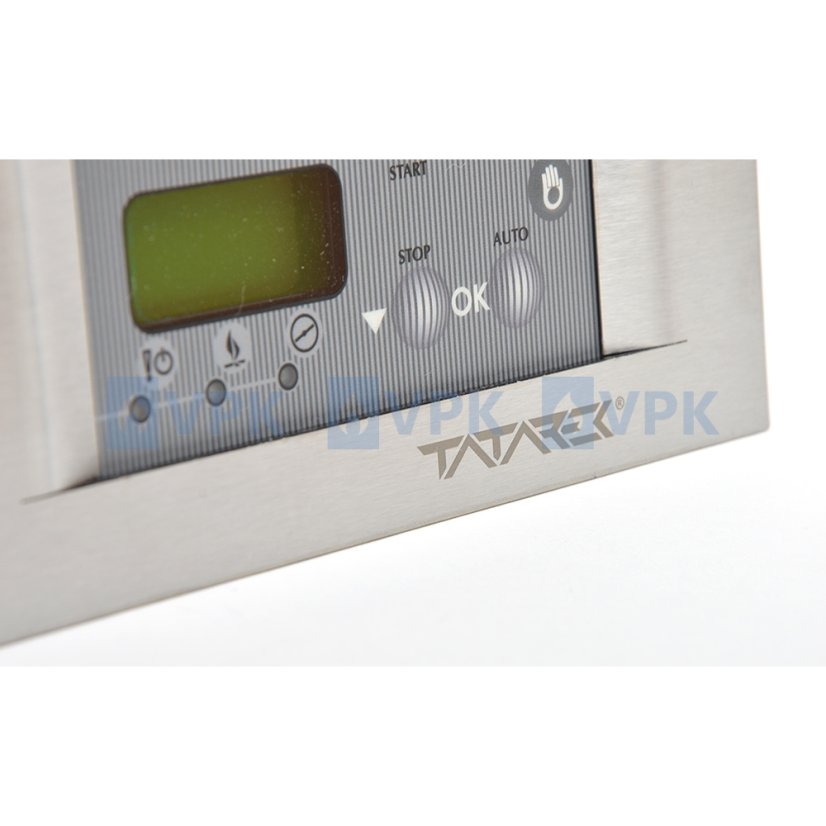

Regulátor môže pracovať aj v manuálnom režime, v ktorom je možné polohu vzduchovej klapky nastavovať ručne v krokoch po 10 %. Textový LCD displej zobrazuje aktuálnu teplotu spaľovania, zvolený výkonový stupeň, prevádzkovú fázu a mieru otvorenia vzduchovej klapky.

K regulátoru je možné pripojiť externé zariadenie sledujúce koncentráciu oxidu uhoľnatého. Pri aktivácii alarmu sa vzduchová klapka otvorí, dôjde k prevetraniu spaľovacej komory a regulátor spustí výstražnú signalizáciu. Beznapäťový alarmový výstup je možné podľa konkrétneho zapojenia využiť aj pre nadväzujúce externé zariadenie.

Regulátor je vybavený vlastným zdrojom havarijného napájania. Výpadok elektrického prúdu v trvaní do 8 sekúnd jeho prevádzku nenaruší. Ak výpadok trvá dlhšie, vzduchová klapka sa pred vypnutím regulátora havarijne otvorí, aby umožnila bezpečné dohorenie vloženého paliva.

Súčasťou balenia je snímač teploty spalín – termočlánok typu K.

K regulátoru je potrebné samostatne objednať vzduchovú klapku s priemerom 100, 120 alebo 150 mm s tesnením.

Použitie vzduchovej klapky s tesnením je potrebné overiť podľa konštrukcie konkrétnej krbovej vložky. Vykurovacie teleso musí mať zabezpečený dostatočný prívod ďalšieho vzduchu potrebného na spaľovanie plynov vznikajúcich pri spaľovaní dreva. Pri vzduchotesnej vložke bez samostatného prívodu sekundárneho vzduchu sa tesná klapka nesmie použiť.

Montáž, elektrické zapojenie a nastavenie prevádzkových parametrov musí vykonať odborne spôsobilá osoba s ohľadom na konštrukciu vykurovacieho telesa, prívodu spaľovacieho vzduchu a spalinovej cesty.
