Automatický regulátor spaľovania Tatarek RT-08G pre teplovodné vložky

Návod na použitie

Automatický regulátor spaľovania Tatarek RT-08G je určený pre vykurovacie okruhy, ktorých zdrojom tepla je krb s teplovodnou krbovou vložkou alebo externým teplovodným výmenníkom. Automaticky riadi proces spaľovania prostredníctvom elektricky ovládanej klapky prívodu vzduchu a súčasne ovláda čerpadlá zabezpečujúce rozvod vyrobeného tepla do zásobníka teplej úžitkovej vody, akumulačnej nádrže a rozvodov ústredného kúrenia.

Regulátor priebežne meria teplotu vody v teplovodnej krbovej vložke a porovnáva ju s hodnotou nastavenou používateľom. Ak je teplota nižšia, vzduchovú klapku otvára a zvyšuje prívod spaľovacieho vzduchu. Pri vyššej teplote ju postupne priviera. Pomáha tak udržiavať teplotu vody v krbovej vložke na požadovanej úrovni a zabezpečuje stabilný a efektívny priebeh spaľovania.

Regulátor umožňuje ovládať až tri čerpadlá:

• čerpadlo plniace zásobník teplej úžitkovej vody alebo akumulačnú nádrž,
• obehové čerpadlo ústredného kúrenia,
• čerpadlo primárnej strany externého teplovodného výmenníka.

Čerpadlo zásobníka TÚV sa spúšťa podľa teploty vody v krbovej vložke a podľa rozdielu medzi teplotou krbu a zásobníka. Obehové čerpadlo ústredného kúrenia sa automaticky zapne po prekročení nastavenej prevádzkovej teploty krbu.

Pre ohrev zásobníka TÚV alebo akumulačnej nádrže je možné zvoliť niekoľko prevádzkových režimov. K dispozícii je bežná prevádzka, prioritný ohrev TÚV, letný režim, prevádzka podľa nastavených časových zón a ďalšie nastaviteľné režimy podľa konkrétneho zapojenia vykurovacej sústavy.

V režime priority TÚV regulátor prednostne odvádza teplo do zásobníka teplej úžitkovej vody. Na obmedzenie úplného prerušenia vykurovania môže obehové čerpadlo ústredného kúrenia pracovať v pravidelných krátkych intervaloch.

Hlavné funkcie automatického regulátora spaľovania Tatarek RT-08G:

• automatické a plynulé riadenie prívodu spaľovacieho vzduchu,
• udržiavanie nastavenej teploty vody v teplovodnej krbovej vložke,
• riadenie až troch čerpadiel vykurovacej sústavy,
• riadenie ohrevu zásobníka teplej úžitkovej vody alebo akumulačnej nádrže,
• riadenie obehového čerpadla ústredného kúrenia,
• možnosť riadenia čerpadla externého teplovodného výmenníka,
• prioritný a letný režim ohrevu TÚV,
• prevádzka podľa nastaviteľných časových zón,
• signalizácia prekročenia nastavenej teploty,
• ochrana rozvodov pred zamrznutím,
• funkcia ANTISTOP zabraňujúca zatuhnutiu čerpadiel mimo vykurovacej sezóny,
• beznapäťový výstup na ovládanie ďalšieho zariadenia vykurovacej sústavy,
• grafický displej zobrazujúci prevádzku krbu, čerpadiel a zásobníka TÚV.

Funkcia ochrany pred zamrznutím automaticky spustí obehové čerpadlo, ak meraná teplota klesne pod 4 °C. Funkcia ANTISTOP spustí čerpadlo na jednu minútu, ak nebolo počas jedného týždňa v prevádzke, a pomáha tak predchádzať jeho zatuhnutiu.

Pri prekročení nastavenej alarmovej teploty regulátor spustí zvukovú signalizáciu a zapne obehové čerpadlo ústredného kúrenia, aby pomohol odviesť prebytočné teplo z krbovej vložky.

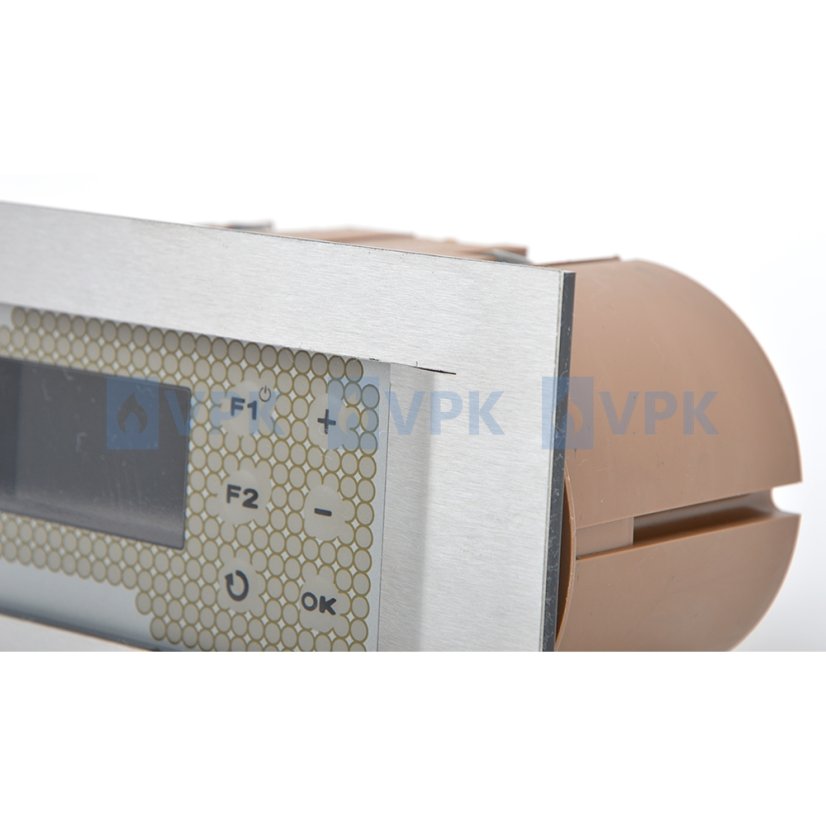

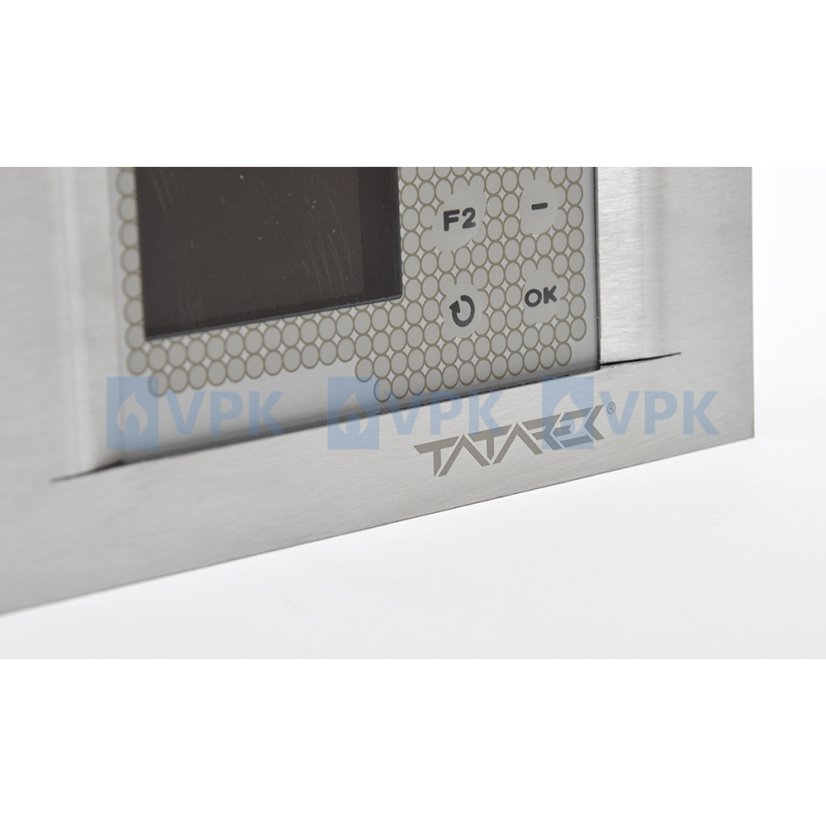

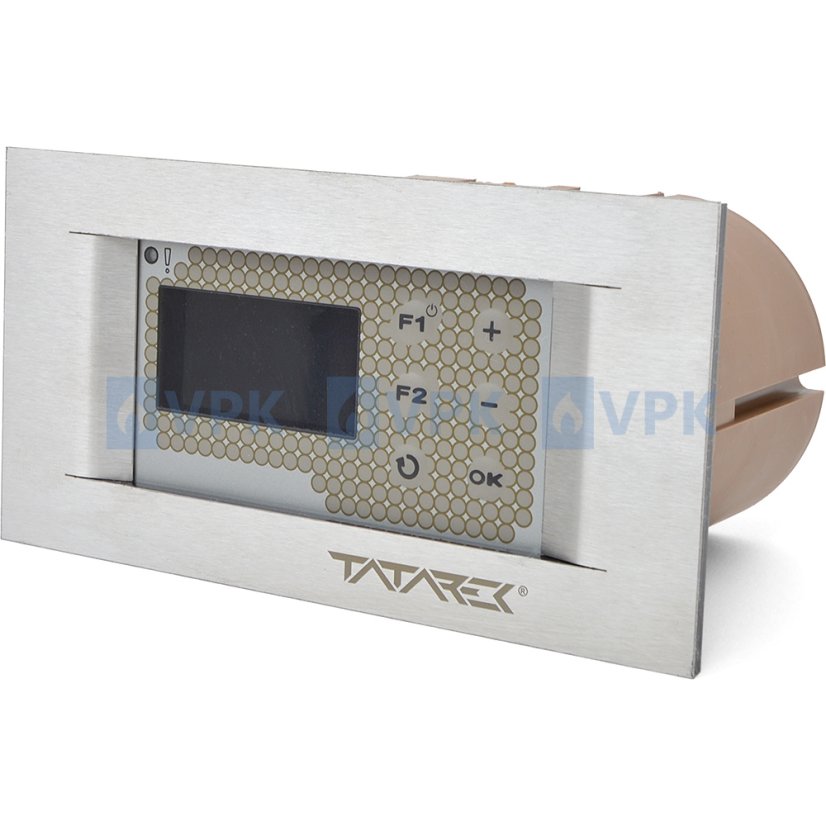

Grafický displej prehľadne zobrazuje aktuálnu teplotu teplovodnej krbovej vložky, nastavenú teplotu, polohu vzduchovej klapky, prevádzku čerpadiel, teploty v zásobníku TÚV, časovú zónu a zvolený prevádzkový režim.

Regulátor je vybavený vlastným zdrojom havarijného napájania. Výpadok elektrického prúdu v trvaní do 8 sekúnd ho nevyradí z prevádzky. Regulátor môže spolupracovať aj so systémom havarijného napájania Tatarek A 200WAC, ktorý podľa výrobcu umožňuje udržať ovládané zariadenia v prevádzke pri výpadku napájania až po dobu 9 hodín.

Pri vypnutí regulátora alebo prerušení napájania sa vzduchová klapka nastaví do vopred zvolenej pokojovej polohy. Vo východiskovom nastavení sa klapka úplne uzavrie.

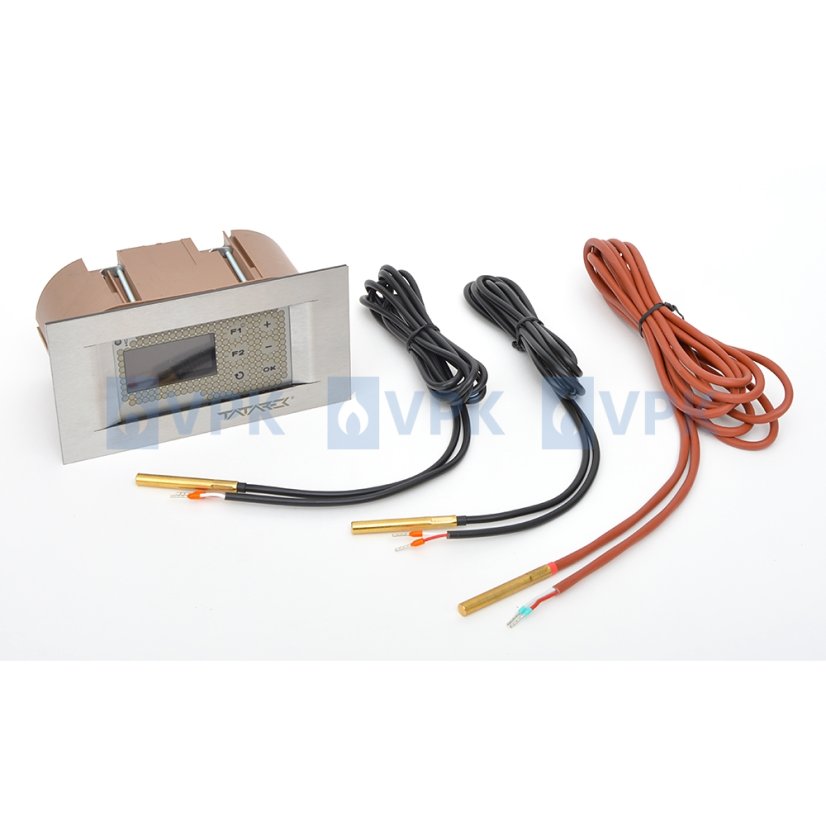

Súčasťou dodávky sú tri snímače teploty vody typu KTY81: snímač teploty teplovodnej krbovej vložky a dva snímače určené pre zásobník TÚV alebo akumulačnú nádrž.

K regulátoru je potrebné samostatne objednať vzduchovú klapku s priemerom 100, 120 alebo 150 mm bez tesnenia.

Montáž, elektrické zapojenie a nastavenie prevádzkových parametrov musí vykonať odborne spôsobilá osoba s ohľadom na konštrukciu teplovodnej krbovej vložky a konkrétne zapojenie vykurovacieho systému.
