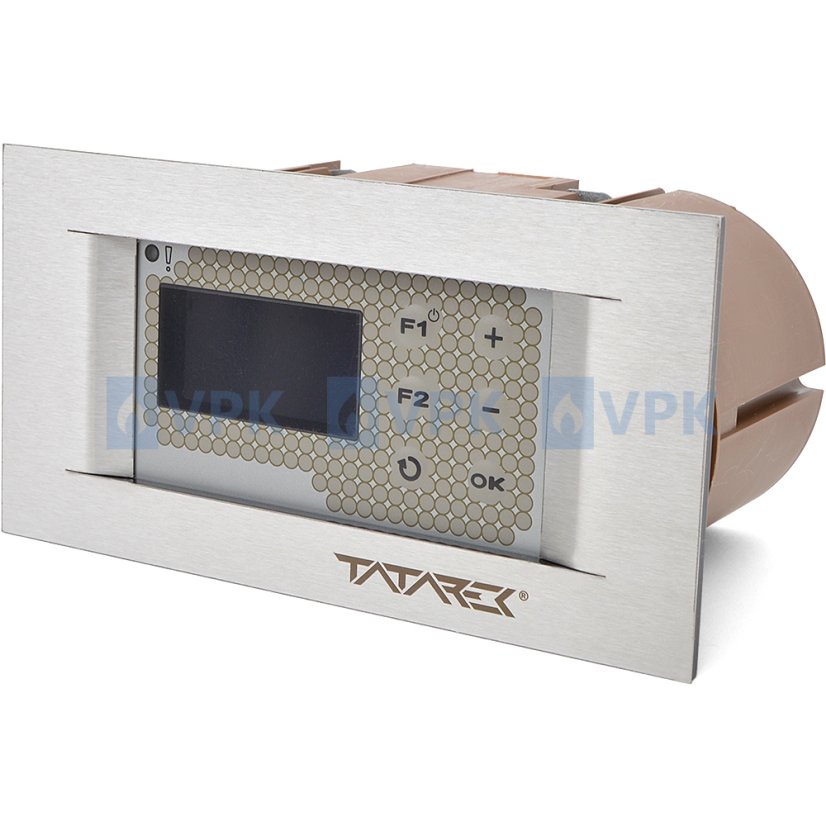

Automatický regulátor spaľovania Tatarek RT-08OM Grafik pre teplovzdušné vložky

Návod na použitie

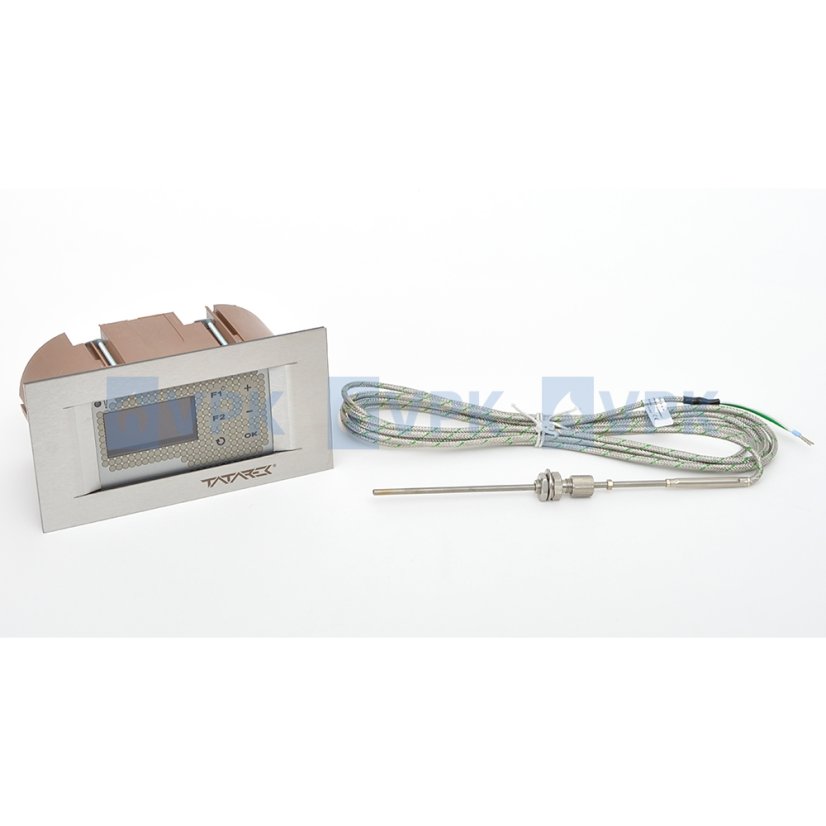

Automatický regulátor spaľovania Tatarek RT-08OM Grafik je určený pre teplovzdušné krbové vložky vybavené externým prívodom vzduchu. Pomocou elektricky ovládanej vzduchovej klapky automaticky riadi množstvo vzduchu privádzaného do spaľovacej komory a podľa nameranej teploty optimalizuje priebeh spaľovania.

Regulátor sleduje jednotlivé fázy spaľovacieho cyklu – od zakurovania cez stabilné spaľovanie až po dohorievanie a fázu žeravenia. Podľa aktuálnej teploty a zvoleného výkonu upravuje polohu vzduchovej klapky. Pomáha tak predĺžiť proces spaľovania, znížiť spotrebu paliva a obmedziť prehrievanie krbovej vložky. Po ukončení spaľovania prívod vzduchu uzavrie, čím obmedzuje zbytočné ochladzovanie ohniska.

Používateľ si môže zvoliť jeden z troch výkonových programov:

• P1 – nízky výkon,
• P2 – stredný výkon,
• P3 – maximálny výkon.

Vďaka voľbe výkonového programu možno priebeh spaľovania prispôsobiť aktuálnej potrebe tepla a z jednej dávky paliva získať optimálne množstvo energie. Regulátor umožňuje tiež nastaviť maximálnu prípustnú teplotu spaľovania. Pri jej prekročení privrie vzduchovú klapku a spustí výstražnú signalizáciu.

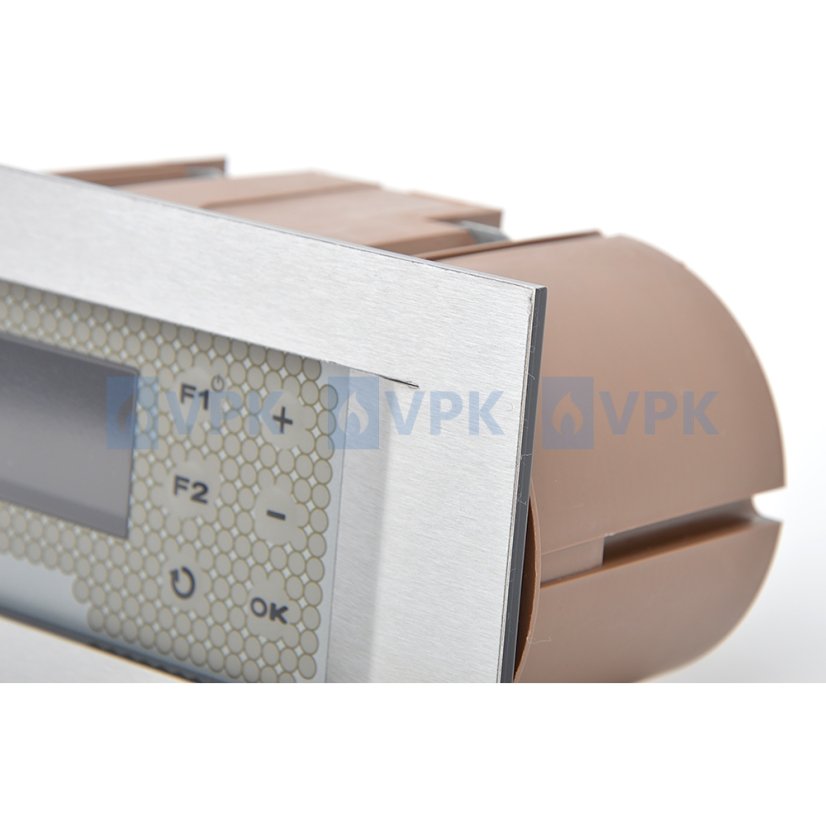

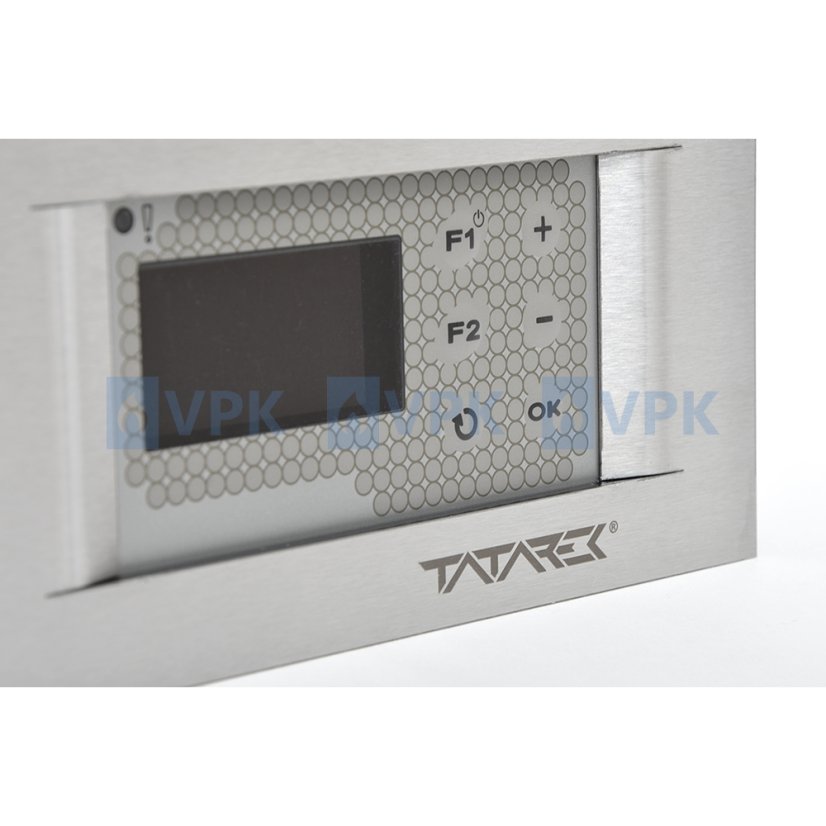

Grafický displej prehľadne zobrazuje priebeh spaľovania, aktuálnu teplotu spalín, zvolený výkonový program, prevádzkovú fázu aj mieru otvorenia vzduchovej klapky. Regulátor zaznamenáva aj priebeh aktuálneho a predchádzajúceho spaľovacieho cyklu, takže možno jednoducho kontrolovať priebeh kúrenia.

Výhody automatického regulátora spaľovania Tatarek RT-08OM Grafik:

• automatické riadenie prívodu spaľovacieho vzduchu,
• výber z troch výkonových programov,
• stabilizácia výkonu krbovej vložky,
• obmedzenie maximálnej teploty spaľovania,
• predĺženie procesu spaľovania a fázy žeravenia,
• zníženie spotreby paliva,
• predĺženie životnosti krbovej vložky,
• automatické uzavretie prívodu vzduchu po ukončení spaľovania,
• grafické zobrazenie priebehu spaľovacieho cyklu,
• signalizácia vhodného okamihu na priloženie paliva,
• automatický aj manuálny režim ovládania vzduchovej klapky,
• možnosť spolupráce s externým snímačom oxidu uhoľnatého.

Voliteľne možno pripojiť snímač polohy dvierok ohniska. Po otvorení dvierok regulátor vzduchovú klapku úplne otvorí a po ich uzavretí automaticky začne nový spaľovací cyklus. Regulátor možno používať aj bez snímača dvierok – v takom prípade sa spaľovací cyklus spúšťa tlačidlom na ovládacom paneli.

Regulátor môže ovládať aj klapku obtoku akumulačného modulu, generátor komínového ťahu alebo ventilátor. Vo fáze zakurovania tak môže pomôcť zvýšiť komínový ťah a obmedziť riziko zadymenia pri studenom komíne.

Regulátor je vybavený vlastným zdrojom záložného napájania. Výpadok elektrického prúdu v trvaní do 8 sekúnd ho nevyradí z prevádzky. Pri dlhšom výpadku sa pred vypnutím regulátora vzduchová klapka núdzovo otvorí, aby umožnila úplné dohorenie vloženého paliva.

K regulátoru možno pripojiť externé zariadenie na sledovanie koncentrácie oxidu uhoľnatého. Pri aktivácii alarmu regulátor otvorí vzduchovú klapku a spustí výstražnú signalizáciu. Upozorní aj na poruchu teplotného snímača alebo prekročenie nastavenej maximálnej teploty.

K regulátoru je potrebné samostatne objednať vzduchovú klapku s priemerom 100, 120 alebo 150 mm s tesnením.

Montáž, elektrické zapojenie a nastavenie dôležitých prevádzkových parametrov musí vykonať odborne spôsobilá osoba s ohľadom na konštrukciu krbovej vložky a spalinovej cesty.
