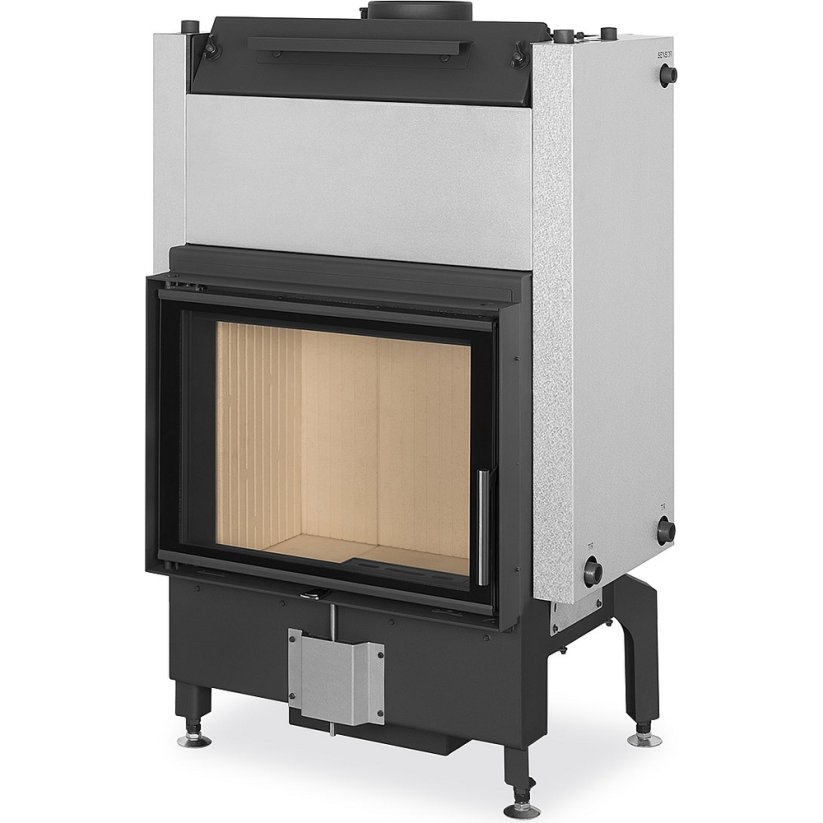

Romotop - DYNAMIC W 2G 66.50.01
 |
Návod na stavbu krbu s vložkou Romotop DYNAMIC W 2g 66.50.01P [CZ] |
Špičková krbová vložka široká rovná s centrálnym prívodom vzduchu, s teplovodným výmenníkom a dvojitým presklením.
• dvojité presklenie
• rám dverí zo špeciálneho tuhého valcovaného profilu
• špeciálna patentovaná konštrukcia teplovodného výmenníka (pozri nižšie)
• určená aj pre nízkoenergetické stavby
• spaľovacia komora vyložená pravým šamotom, dno podložené izolačnými doskami na dosiahnutie maximálnej teploty spaľovania
• súčasťou balenia je záslepka pre bezroštové spaľovanie
• pravé otváranie dverí - možnosť zmeny na ľavé otváranie dverí
• CPV (centrálny prívod vzduchu)
• objem výmenníka 71 l
• príprava pre dverný spínač
• regulácia primárneho a sekundárneho vzduchu jedným ovládacím prvkom
• čistiaci otvor pre rúrkovnicu výmenníka
• zosilnená tepelná izolácia výmenníka
• zakomponovaná vychladzovacia slučka
• súčasťou krbovej vložky je dochladzovací aj odvzdušňovací ventil
• spĺňa normy: EN 13 229, DIN+, 15a B-VG od 2015, Bimsch V 1/2
Materiály na stiahnutie:
Schéma zapojení do otopného systému
Prehlásenie o vlastnostiach výrobku
Energetický štítok a informačný list výrobku
Sme autorizovanými predajcami výrobkov spoločnosti Romotop
Parametre
| Menovitý výkon | 11,7 kW |
|---|---|
| Výkon do vody | 8,2 kW |
| Výkon do vzduchu | 3,5 kW |
| Výška | 1279 mm |
| Šírka | 824 mm |
| Hĺbka | 494 mm |
| Hmotnosť | 300 kg |
| Presklenie | rovné |
| Priemerná teplota spalín | 152°C |
| Priemer CPV | 150 mm |
| Komínový ťah | 11 Pa |
| Priemerná spotreba paliva | 3,1 kg/h |
| Minimálna plocha výstupných vetracích mriežok | 900 cm2 |
| Minimálna plocha vstupných vetracích mriežok | 1070 cm2 |
| Účinnosť spaľovania | 89 % |
| Materiál ohniska | oceľové s výstelkou |
| Počet vrstiev skla | dvojsklo |
| Napojenie vzduchu z exteriéru | áno |
| Priemer spalinového hrdla | 180 mm |
| Krycí rámik | áno (nutné dokúpiť) |
| Bezroštové ohnisko | s roštom |
| Otváranie výsuvom dvierok | nie |
| Hĺbka ohniska | štandardná |
| Zadné prikladanie | nie |
| Rozsah výkonu | 5,9-15,2 kW |
| Rozsah výkonu do vody | 4,1-10,7 kW |
